Equipamentos de teste IP referem-se a instrumentos e sistemas de teste padronizados usados para verificar o grau de proteção fornecido por invólucros elétricos contra o acesso a partes perigosas, objetos sólidos estranhos, entrada de poeira e infiltração de água. Esses testes são definidos principalmente pela norma IEC 60529 e normas internacionais relacionadas, e são amplamente aplicados na validação de projetos de produtos, inspeção de qualidade, testes de certificação e conformidade regulatória.
A BONAD oferece um portfólio completo de equipamentos para testes de IP, abrangendo toda a gama de códigos IP, de IP1X a IPX9K, incluindo sondas de acesso, câmaras de teste de poeira, sistemas de imersão e pulverização de água e câmaras de teste à prova d'água de alta pressão e alta temperatura. Todos os sistemas são projetados para precisão, repetibilidade, segurança e uso industrial de longa duração.
- Cobertura do código IP: IP1X · IP2X · IP3X · IP4X · IP5X · IP6X · IPX1 – IPX9K
- Padrões aplicáveis: IEC 60529 · ISO 20653 · UL · DIN 40050-9
- Categorias de teste: Acesso a sólidos · Poeira · Gotejamento · Pulverização · Jato de água · Imersão · Água quente de alta pressão
- Sectores: Elétrica e Eletrônica · Automotivo · Iluminação · Veículos Elétricos e Baterias · Equipamentos para Áreas Externas
- Personalização: Dimensões da câmara · Pressão e vazão · Temperatura · Controle e automação
Ponta de prova de teste IEC 60529 IP1X A – Esfera de 50 mm
Utilizado para verificar a proteção de pessoas contra o acesso a partes perigosas e a entrada de objetos sólidos em equipamentos com classificação IP1X.
- Em conformidade com as normas: IEC 60529 e IEC 61032 Figura 1.
- Proteção de pessoal: testa o acesso a partes perigosas.
- Esfera de aço de precisão de 50 mm para resultados exatos.
- Opções de força: 0 N - 50 N.
- Apresenta uma esfera de aço de Ø50 mm, uma placa defletora de 45 mm e uma alça de 100 mm.
Sonda de teste de dedo articulada IP2X B
Utilizado para verificar a proteção IP2X contra o acesso a partes energizadas perigosas em invólucros elétricos e eletrônicos.
- Sonda de acesso articulada IP2X em conformidade com a norma IEC 60529.
- Dedo metálico com dupla articulação, dobra até 90°.
- Dedo serrilhado: Ø12 mm × 80 mm.
- Placa defletora: Ø50 mm × 100 mm × 20 mm.
- Força de teste opcional: 10N / 20N / 30N / 40N / 50N.
- Construção metálica de precisão para testes repetíveis.
- Normas: IEC 60529, IEC 61032, IEC 60335, IEC 60950, IEC 60884.
Ponta de prova esférica rígida IP2X de 12.5 mm
Projetado para testes de proteção contra objetos sólidos e choques elétricos com classificação IP2X em eletrodomésticos e aparelhos elétricos similares.
- Sonda de acesso rígida IP2X em conformidade com a norma IEC 60529.
- Esfera de aço inoxidável: Ø12.5 mm.
- Dinamômetro integrado com empuxo de 10N a 50N.
- Defletor: Ø4 mm × 10 mm de espessura.
- Diâmetro do cabo: Ø4 mm.
- Design portátil; calibração ISO 17025 / ILAC opcional.
Ponta de prova de 2.5 mm IEC 60529 IP3X C
Utilizado para verificar a proteção IP3X contra o acesso a partes perigosas e objetos sólidos estranhos ≥2.5 mm em invólucros elétricos.
- Em conformidade com as normas IEC 60529, IEC 61032 e IEC 60335.
- Utiliza uma sonda com 2.5 mm de diâmetro e uma força de teste calibrada de 3 N ±10%.
- Apresenta uma haste de teste de 100 mm com uma esfera de parada de 35 mm para limitação de profundidade.
- Inclui uma alça isolada de 100 mm para operação segura e estável.
Ponta de prova de 1 mm IEC 60529 IP4X D
Utilizado para verificar a proteção IP4X de invólucros e aparelhos elétricos contra a entrada de objetos sólidos estranhos ≥1 mm, de acordo com a norma IEC 60529.
- Em conformidade com as normas IEC 60529, IEC 61032 e IEC 60335.
- Diâmetro da sonda: 1.0 mm.
- Comprimento da sonda: 100 mm.
- Força de teste: 1 N ±10%.
- Diâmetro da esfera da barragem: 35 mm.
- Diâmetro do cabo: 10 mm, comprimento: 100 mm.
- Garante proteção IP4X contra objetos sólidos.
Câmaras de teste de areia e poeira IP5X e IP6X
Ideal para testar a resistência à areia e poeira de produtos eletrônicos, lâmpadas, painéis elétricos, peças automotivas, eletrodomésticos e outros equipamentos que exigem proteção IP5X/IP6X.
- Capacidade de bancada: 125–1500 L; Capacidade interna: 8–27 m³; totalmente personalizável.
- Interior: aço inoxidável SUS304; Exterior: aço ou aço colorido com isolamento.
- Ampla janela de observação, raspador de poeira e portas seladas.
- Controle por tela sensível ao toque de 7 polegadas: poeira, vibração, tempo de teste, vácuo, temperatura, umidade.
- Fluxo de ar ajustável, vácuo (0–10 kPa), pó de talco (50 µm), ciclos de teste.
- Sistema de recuperação de poeira; desumidificação opcional, monitoramento por câmera, sistema de carrinho.
- Alimentação: AC220V/380V; 1–3.5 kW (de mesa), personalizável para instalação em câmara fria.
Equipamento de teste de gotejamento IPX1/IPX2
Para testar a resistência à água de produtos elétricos, eletrônicos e automotivos sob chuva torrencial; personalizável para requisitos de teste específicos.
- Teste de gotejamento de água em conformidade com a norma IEC60529 IPX1/IPX2.
- Precipitação ajustável: 1–5 mm/min; plataforma giratória com inclinação de 0°/15° e rotação de 1 rpm.
- Janela de visualização transparente para facilitar o monitoramento.
- Versões para montagem na parede ou para laboratório; área de gotejamento e plataforma giratória personalizáveis (200×200 mm–1600×1600 mm).
- Controle manual ou por tela sensível ao toque PLC.
- Segurança integrada: vazamento, curto-circuito, falta de água.
Câmara de teste de pulverização e respingos de água IPX3 IPX4
Ideal para fabricantes e laboratórios verificarem a resistência à água de produtos elétricos e industriais em condições IPX3/IPX4, com opções personalizáveis para atender a requisitos de teste específicos.
- Projetado para testes de pulverização e respingos de água de acordo com as normas IEC 60529 IPX3 e IPX4.
- O tubo oscilante e a plataforma giratória simulam a chuva a partir de múltiplos ângulos.
- Fluxo de água, ângulo de pulverização e duração ajustáveis para testes flexíveis.
- Construção robusta em aço inoxidável SUS304 para resistência à corrosão.
- Sistema de controle intuitivo com proteções de segurança e instrumentos de medição.
- Tamanho da câmara, raio de oscilação e dimensões da plataforma giratória personalizáveis para se adaptarem a diferentes produtos.
- Faixa de vazão: 0–10 L/min (dependendo do modelo), Ângulos de oscilação: 120°–350°, Velocidade da plataforma giratória: 1–5 rpm.
Equipamento completo para teste de chuva IPX1, IPX2, IPX3 e IPX4
Câmara compacta para testes de chuva, para testes precisos de entrada de água IPX1–IPX4 em componentes eletrônicos, iluminação, gabinetes e peças automotivas.
- Realiza testes de gotejamento IPX1/IPX2 e de chuva IPX3/IPX4 com cobertura de 360°.
- Reservatório de água integrado com bomba de 8 horas para testes estáveis.
- Raio do tubo oscilante ajustável R400 mm e controle preciso do fluxo.
- Vazão: IPX3 1.1 L/min, IPX4 1.8 L/min; abertura de pulverização Ø0.4 mm, espaçamento de 50 mm.
- Prato giratório Ø400 mm com velocidade ajustável de 1 a 10 rpm e opções de inclinação.
- Área de gotejamento/chuva: 600 × 600 mm; Câmara interna: 900 × 900 × 900 mm; Externa: 1220 × 1000 × 1750 mm.
- Precipitação ajustável de 1 a 3 mm/min.
- Proteções de segurança: vazamento, falta de água, curto-circuito.
- Dimensões e configurações de pulverização personalizáveis disponíveis.
Equipamento de teste de jato de água IPX5 IPX6
Utilizado para verificar a proteção contra entrada de água (IPX5/IPX6) de produtos eletrônicos e elétricos sob condições de pulverização padrão e jato forte em testes de fabricação, controle de qualidade e certificação.
- Atende aos padrões IEC 60529 IPX5 e IPX6 para proteção contra respingos e jatos de água fortes.
- Construção durável em aço inoxidável SUS304 com plataforma giratória e câmara resistentes à água.
- Bicos e vazões ajustáveis para testes IPX5 (6.3 mm, 12.5 L/min) e IPX6 (12.5 mm, 100 L/min).
- Reservatório de água integrado e sistema de reciclagem com alarme de baixo nível de água para operação contínua.
- Suporta testes em tempo real e carga de até 50 kg na plataforma giratória.
- Modos de teste selecionáveis com painel de controle fácil para operação automática ou manual.
- Personalizável de acordo com as necessidades do cliente, incluindo tamanho, tipo de bocal e design da câmara.
Câmara de teste à prova d'água IPX1–IPX6
Um equipamento de teste IP personalizável para verificar a proteção contra entrada de água de produtos elétricos e eletrônicos sob condições padronizadas de chuva e respingos, de IPX1 a IPX6.
- Ampla faixa de proteção IP: Testa as classificações IPX1 a IPX6 para gotejamento, respingos, chuva e jatos de alta pressão.
- Controle: tela sensível ao toque de 7" + PLC Panasonic.
- Sistema de pulverização: ângulos do tubo oscilante e do bico ajustáveis; fluxo configurável de IPX3 a IPX6.
- Plataforma giratória: ∮400 mm, 1–5 rpm, inclinação 0°/15°; tamanho personalizável.
- Construção: Aço inoxidável, com proteções de segurança incluídas.
- Dimensões: Internas 900×900×1050 mm; Externas 1350×3400×1750 mm; totalmente personalizável.
Equipamento de teste de imersão em água IPX7
Utilizado para testes de imersão à prova d'água IPX7 de produtos elétricos e eletrônicos, invólucros, iluminação, peças automotivas e componentes similares.
- Projetado para testes de impermeabilidade por imersão em água de acordo com a norma IEC 60529 IPX7.
- Disponível nos modelos padrão e com elevação elétrica para manuseio flexível de amostras.
- Tanque em aço inoxidável SUS304, resistente à corrosão e à prova de vazamentos.
- Janela de vidro temperado transparente para observação de testes em tempo real.
- Profundidade máxima de imersão de até 1.2 m, com régua de nível de água em aço inoxidável de precisão de 1 mm.
- Disponíveis em diversas capacidades e dimensões de tanques; tamanho, estrutura e sistema de elevação podem ser personalizados.
Câmara de teste de imersão à prova d'água IPX8
Ideal para testes de resistência à água de componentes eletrônicos, peças automotivas, dispositivos médicos, equipamentos industriais, eletrônicos de consumo e outros produtos que exigem certificação IPX8, com recursos flexíveis e personalizáveis para uso em laboratório ou na produção.
- Controle de aquecimento de água até 60 °C e tanque transparente com visão completa para observação em tempo real.
- Controle automático de pressão digital, precisão de ±0.002 MPa, resolução de 0.001 MPa, duração ajustável de 0 a 999 h.
- Suporta testes de dispositivos energizados sob pressão de água.
- Câmara resistente em aço inoxidável 304 ou plexiglass com tampa pneumática e válvulas de segurança.
- Opções de faixa de pressão: 0–0.3 MPa / 0–0.5 MPa / 0–1.0 MPa.
- Opções de profundidade de teste: 0–30 m / 0–50 m / 0–120 m.
- Tamanho da câmara, pressão, aquecimento e opções de visualização personalizáveis.
- Peso: 60–100 kg dependendo da configuração; tensão: AC220 V.
Câmara de teste à prova d'água de alta pressão IPX9K
Adequado para testes IPX9K de produtos automotivos, veículos elétricos, para uso externo, de consumo e industriais sob exposição à água em alta pressão e alta temperatura.
- Tipos de câmaras personalizáveis: estrutura fechada ou aberta para diversos tamanhos, pesos e formatos de amostra.
- Jatos de água de alta pressão: bicos ajustáveis a 0°, 30°, 60°, 90°; vazão de 14 a 16 L/min; pressão de 8,000 a 10,000 kPa.
- Teste de alta temperatura: temperatura da água ajustável até 80 °C para simular a exposição à água quente em situações reais.
- Rotação da plataforma giratória: velocidade ajustável (4–10 rpm) e altura; suporta amostras de até 50 kg.
- Construção durável: aço inoxidável SUS304, resistente à corrosão, com janela de observação transparente e iluminação LED.
- Sistema de controle: PLC + tela sensível ao toque, tempo de teste programável de até 999 minutos.
- Proteções de segurança: falta de água, vazamento, curto-circuito; configurações opcionais disponíveis.
- Dimensões, características e configurações de bicos totalmente personalizáveis de acordo com os requisitos de teste.

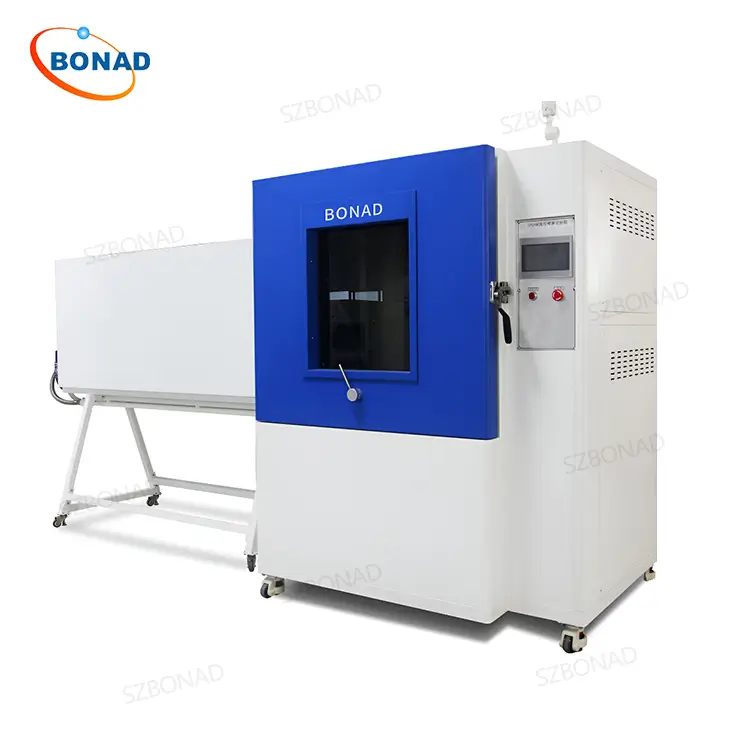

Câmara de teste de jato e aspersão de água IPX5–IPX9K
Esta câmara de teste de impermeabilidade avalia a resistência à água IPX5, IPX6, IPX6K, IPX9 e IPX9K, ajudando os fabricantes a verificar a durabilidade, garantir a conformidade e melhorar a confiabilidade de eletrônicos, peças automotivas, eletrodomésticos e equipamentos industriais.
- Testes de impermeabilidade: IPX5–IPX9K (IEC 60529, ISO 20653, DIN 40050‑9).
- Controle: PLC com tela sensível ao toque de 7 polegadas, totalmente automatizado.
- Construção: Revestimento externo em aço, câmara em aço inoxidável SUS304.
- Plataforma giratória: 1–10 rpm, até 50 kg.
- Sistema de água: tanque de 95 litros, circulação, alarmes, proteção contra superaquecimento.
- Bicos: 56 ajustáveis (0°–90°); IPX5/6 vazão 12.5–100 L/min; IPX9K 8–10 MPa, até 80°C.
- Dimensões: Externas ~4060×1220×1820 mm, Internas ~1000×1000×1000 mm.
- Segurança: Intertravamento da porta, proteção contra vazamentos e sobrecarga.
- Personalizável de acordo com requisitos de teste específicos ou tamanho do produto.
Bicos de teste de impermeabilidade portáteis e dispositivo de pulverização de chuva UL
Utilizado para testes de desempenho à prova d'água IP de produtos elétricos e eletrônicos, luminárias, componentes automotivos e invólucros, suportando a verificação dos padrões IPX3–IPX6 e de pulverização de chuva UL em P&D, controle de qualidade e testes de conformidade.
- Simula a exposição à água, desde chuva leve até jatos de alta pressão, para testes completos de IPX3 a IPX6 e verificação de conformidade com os padrões UL de pulverização de chuva.
- Posições do bico, vazão e distância de pulverização ajustáveis; compatível com diferentes tamanhos de produto e configurações de teste.
- Materiais duráveis: aço inoxidável, estrutura de alumínio e bicos de latão para resistência à corrosão.
- Design portátil com rodízios para fácil movimentação e configuração flexível do laboratório.
Como escolher o equipamento de teste IP?
A escolha do equipamento de teste IP correto exige uma compreensão clara do ambiente operacional pretendido do produto, das normas internacionais aplicáveis e do nível de proteção contra ingresso de água e poeira necessário. A SZBONAD oferece uma gama completa de equipamentos de teste IP para dar suporte a verificações precisas, repetíveis e em conformidade com as normas, de IP1X a IPX9K.
1. Determine o nível de código IP necessário.
O código IP definido na norma IEC 60529 consiste em dois dígitos. O primeiro dígito indica a proteção contra a entrada de objetos sólidos e poeira, enquanto o segundo dígito indica a proteção contra a entrada de água. A seleção de equipamentos começa pela identificação da classificação IP exata exigida pelo projeto do produto, pelas normas ou pelas especificações do cliente.
| Categoria IP | Objetivo de Proteção | Equipamentos recomendados para testes de IP |
|---|---|---|
| IP1X – IP4X | Proteção contra o acesso a partes perigosas com os dedos ou ferramentas. | Pontas de prova A, B, C e D da norma IEC 60529 |
| IP5X – IP6X | Verificação de invólucro à prova de poeira e hermeticamente fechado | Câmara de teste à prova de areia e poeira |
| IPX1 – IPX2 | Exposição à água por gotejamento vertical e inclinado | Aparelho para teste de gotejamento de água ou equipamento de teste de chuva em laboratório |
| IPX3 – IPX4 | Resistência a respingos e borrifos de múltiplos ângulos | Câmara de teste de tubo oscilante ou bico de pulverização manual |
| IPX5 – IPX6 | Resistência a jatos de água fortes e processos de limpeza | Equipamento de teste de jato de água ou conjunto de bicos IPX5/IPX6 |
| IPX7 – IPX8 | Proteção temporária e contínua contra imersão em água | Equipamentos para testes de imersão em água e sistemas de imersão pressurizada |
| IPX9K | Resistência a jatos de água de alta pressão e alta temperatura | Câmara de teste à prova d'água de alta pressão IPX9K |
2. Considere o tamanho, o peso e a orientação do teste do produto.
As dimensões e o peso da amostra afetam diretamente a seleção do equipamento de teste de propriedade intelectual. Produtos grandes ou pesados, como conjuntos automotivos, painéis elétricos e baterias de veículos elétricos, podem exigir câmaras abertas, plataformas giratórias reforçadas ou mecanismos de elevação para garantir testes seguros e repetíveis.
3. Avaliar as condições e a severidade do teste
Além da conformidade básica, muitas aplicações exigem controle preciso da vazão de água, pressão, temperatura, ângulo de pulverização, profundidade de imersão e duração do teste. Equipamentos com parâmetros ajustáveis garantem que tanto os testes padrão quanto as condições de teste definidas pelo cliente possam ser executados com precisão.
4. Confirme as normas aplicáveis e os requisitos do setor.
Embora a norma IEC 60529 seja o padrão principal de IP, certos setores exigem normas adicionais, como a ISO 20653 para aplicações automotivas, a DIN 40050-9 para veículos rodoviários ou as normas UL para os mercados norte-americanos. A seleção de equipamentos que suportem múltiplas normas aumenta a flexibilidade dos testes e a conformidade global.
5. Personalização e necessidades futuras de teste
Para laboratórios de P&D e fabricantes, futuras atualizações de produtos frequentemente exigem classificações IP mais altas ou maiores capacidades de teste. Equipamentos de teste IP modulares e personalizáveis permitem a expansão do tamanho da câmara, do nível de automação e dos sistemas de controle, reduzindo os custos de investimento a longo prazo.
Por que escolher os equipamentos de teste de IP da BONAD?
- Portfólio completo de testes de IP, de IP1X a IPX9K, sob um único fabricante.
- Rigorosa conformidade com as normas IEC, ISO, UL, ANSI e automotivas.
- Precisão, repetibilidade e proteção de segurança de nível de engenharia
- Alta capacidade de personalização para amostras e condições de teste não padronizadas.
- Utilizada por fabricantes, laboratórios e organismos de certificação em todo o mundo.
Perguntas frequentes – Equipamentos de teste de IP
O que é um equipamento de teste IP?
Equipamentos de teste IP referem-se a instrumentos e sistemas de teste padronizados usados para avaliar o nível de proteção contra ingresso (IP) de invólucros elétricos. Esses dispositivos verificam a proteção contra poeira, água e acesso a substâncias perigosas, ajudando os fabricantes a atender à norma IEC 60529 e outras normas internacionais.
Para que serve o equipamento de teste IP?
Os equipamentos de teste IP são utilizados para verificar a proteção contra a entrada de objetos sólidos, poeira e água, de acordo com a norma IEC 60529 e normas internacionais relacionadas.
Qual a diferença entre os testes IPX7 e IPX8?
A classificação IPX7 avalia a imersão temporária em água, enquanto a IPX8 verifica a imersão contínua ou pressurizada sob condições definidas pelo fabricante.
O teste IPX9K é obrigatório para produtos automotivos?
Sim. A classificação IPX9K é geralmente exigida para componentes automotivos e de veículos elétricos expostos a processos de limpeza de alta pressão e alta temperatura.
É possível personalizar equipamentos de teste de IP?
Sim. A BONAD oferece opções de personalização para tamanho da câmara, faixa de pressão, temperatura, sistema de controle e nível de automação.
